Les filetages BSP ou NPT
Il existe plusieurs types de filetage (filet extérieur / embout mâle) et taraudage (filet intérieur / embout femelle).

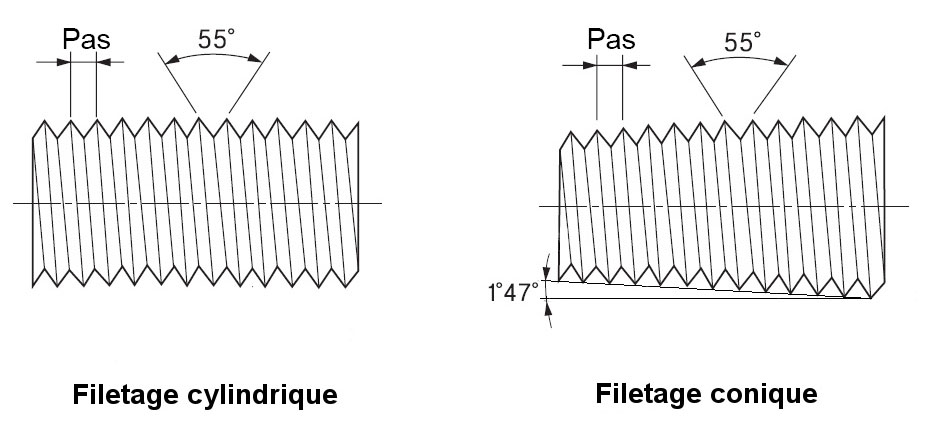

Le filetage BSP, aussi appelé filetage Gaz, est un filetage de tuyauterie très utilisé en plomberie, en hydraulique et en pneumatique. Il en existe 2 types, selon le mode de réalisation de l'étanchéité. L'angle des filets est de 55°.
- BSPP : Le filetage est cylindrique. L'étanchéité est assuré par un joint annulaire ou par une rondelle-joint incorporée. Norme ISO 228/1
- BSPT : Le filetage est conique et l’étanchéité se produit au serrage du filet mâle contre le filet femelle. Norme ISO 7-1
Ce type de filetage est présent dans les gammes de raccords Pompier (symétriques), raccords camlock, raccords tete de chat (express), raccords Storz, raccords Tankwagen, raccords DSP, raccords DIN2817, vanne papillon ou vanne à opercule....
Le filetage NPT est un standard américain, de type conique, pour les raccords hydrauliques. L'étanchéité est assurée par un contact arête sur cône. L'angle des filets est de 60°.
Les gammes de raccords Guillemin, raccords camlock ou raccords express américain comptent des pièces à filetage NPT.
Dimensions des filetages BSP
1 pouce = 25,4 millimètres = 2,54 centimètres
|
Dimension du filetage |
Pas en mm |
Nombre de filets par pouce |
Ancienne Dénomination |
Diamètre extérieur du filetage en mm |
|
1/16" |
0.907 |
28 |
|
7.723 |
|
1/8" |
0.907 |
28 |
5-10 |
9.728 |
|
1/4" |
1.337 |
19 |
8-13 |
13.157 |
|
3/8" |
1.337 |
19 |
12-17 |
16.662 |
|
1/2" |
1.814 |
14 |
15-21 |
20.956 |
|
5/8" |
1.814 |
14 |
16-23 |
22.911 |
|
3/4" |
1.814 |
14 |
21-27 |
26.441 |
|
7/8" |
1.814 |
14 |
24-31 |
30.201 |
|
1" |
2.309 |
11 |
26-34 |
33.249 |
|
1" 1/8 |
2.309 |
11 |
|
37.897 |
|
1" 1/4 |
2.309 |
11 |
33-42 |
41.910 |
|
1" 1/2 |
2.309 |
11 |
40-49 |
47.803 |
|
1" 3/4 |
2.309 |
11 |
45-55 |
53.756 |
|
2" |
2.309 |
11 |
50-60 |
59.614 |
|
2" 1/4 |
2.309 |
11 |
60-66 |
65.710 |
|
2" 1/2 |
2.309 |
11 |
66-76 |
75.184 |
|
2" 3/4 |
2.309 |
11 |
72-82 |
81.534 |
|
3" |
2.309 |
11 |
80-90 |
87.884 |
|
3" 1/2 |
2.309 |
11 |
90-102 |
100.330 |
|
4" |
2.309 |
11 |
102-114 |
113.030 |
|
4" 1/2 |
2.309 |
11 |
115-127 |
125.730 |
|
5" |
2.309 |
11 |
127-140 |
138.430 |
|
5" 1/2 |
2.309 |
11 |
140-152 |
151.130 |
|
6" |
2.309 |
11 |
152-165 |
163.830 |
Dimensions des filetages NPT
1 pouce = 25,4 millimètres = 2,54 centimètres
|
Dimension du filetage en pouces |
Pas en mm |
Nombre de filets par pouce |
Diamètre extérieur du filetage en mm |
|
1/16" |
0.941 |
27 |
7.938 |
|
1/8" |
0.941 |
27 |
10.287 |
|
1/4" |
1.411 |
18 |
13.716 |
|
3/8" |
1.411 |
18 |
17.145 |
|
1/2" |
1.814 |
14 |
21.336 |
|
3/4" |
1.814 |
14 |
26.670 |
|
1" |
2.209 |
11.5 |
33.401 |
|
1" 1/4 |
2.209 |
11.5 |
42.164 |
|
1" 1/2 |
2.209 |
11.5 |
48.260 |
|
2" |
2.209 |
11.5 |
60.325 |
|
2" 1/2 |
3.175 |
8 |
73.025 |
|
3" |
3.175 |
8 |
88.900 |
|
3" 1/2 |
3.175 |
8 |
101.600 |
|
4" |
3.175 |
8 |
114.300 |
|
5" |
3.175 |
8 |
141.300 |
|
6" |
3.175 |
8 |
168.275 |
