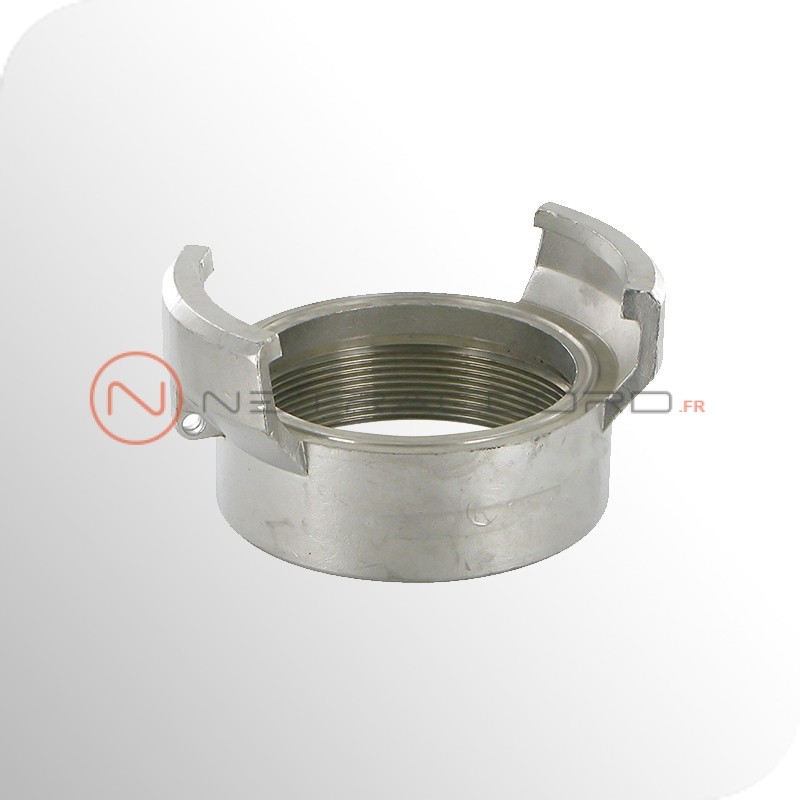

Raccord Guillemin femelle sans verrou BSP - Inox

Existe en Polypropylène, Bronze ou Laiton, Inox, Aluminium.

Le raccord Guillemin, aussi appelé symétrique ou pompier, est le raccord le plus utilisé en France.Il est utilisé pour le raccordement de deux éléments, vannes et/ou tuyaux (flexibles).

Chaque élément doit disposer d'un demi-raccord pour exécuter le raccordement. Les demi-raccords se connectent grâce à un système de verrou, appelé également bague, qui coulisse dans les oreilles du raccord opposé. Au moins un des deux raccords doit avoir un verrou pour qu'ils s'assemblent.

Diamètre du raccord
Filetage (en pouces)
Verrou
Référence : GF200SS
logo en stock

En stock

50,42 €
TTC
Quantité

Le raccord Guillemin à visser femelle sans verrou est équipé d'un filetage BSP. Le raccord pompier peut être utilisé à l'aspiration et au refoulement, ses domaines d'intervention sont larges: la lutte incendie, les industries pétrolière, chimique, pétrochimique, pharmaceutique, la construction, la maintenance, l'agriculture, l'irrigation, les aciéries, le transport de vrac liquide et pulvérulents.
Nos conseils d'assemblage :

  1. Présenter les demi-raccords pompiers face à face
  2. Assembler les demi-raccords, les joints doivent être collés l'un contre l'autre
  3. Tourner les bagues à la main afin que les guides s'assemblent
  4. Finaliser l'opération de serrage avec une clé de serrage

D'origine nos raccords sont montés avec des joints en NBR

Les Pressions de service :

  • Pression de services: 16 bars
  • Pression d'épreuve: 32 bars
  • Pression d'éclatement: 50 bars

Matière :

  • Inox: CF8M AISI316 / 1.4401

Raccords conforment aux normes :

  • NF E 29.572 / NF EN 14420-8 Demi-raccords symétriques GUILLEMIN pression de service 16 bars
  • NF T 54.064 Demi-raccords symétriques GUILLEMIN pression de service 6 bars
